技术参数
| 品牌： | NXP/恩智浦 |
| 型号： | LD6805K/20P,115 |
| 封装： | 原厂封装 |
| 批号： | 22+ |
| 数量： | 3720 |
| RoHS： | 是 |
| 产品种类： | 电子元器件 |
| 最小工作温度： | -50C |
| 最大工作温度： | 100C |
| 最小电源电压： | 4.5V |
| 最大电源电压： | 8V |
| 长度： | 5.9mm |
| 宽度： | 5.6mm |
| 高度： | 2.3mm |
1.1概述
LD6805系列是一款小型低压降稳压器(LDO)系列，具有超高压电源抑制比(PSRR)为75 dB。150 mA时的电压降为250 mV电流额定值。工作电压范围从2.3 V到5.5 V。这些设备可用于固定输出电压在1.2伏至3.6伏之间。当设置为禁用时，LD6805K/xxH器件在输出引脚处显示高欧姆状态模式LD6805K/xxP器件包含下拉开关晶体管，用于提供禁用模式下的低欧姆输出状态(自动放电功能)。LD6805系列设备有1个 1毫米DFN塑料包装制造非常适合用于需要部件小型化的便携式应用。所有设备采用单片硅技术制造。
1.2特点和优点
- 150 mA输出电流额定值
- 1 kHz时75 dB PSRR
- 输入电压范围为2.3 V至5.5 V
- 1.2 V至3.6 V之间的固定输出电压
- 150 mA输出额定值时的跌落电压为250 mV
- 停机模式下的低静态电流(典型值为0.1A)
- 4010 Hz至100 kHz时的V RMS输出噪声电压(典型值)
- 开启时间150s
- LD6805K/xxH：禁用时的高欧姆(3态)输出状态
- LD6805K/xxP：禁用时的低欧姆输出状态(自动放电功能)
- 集成ESD保护高达6 kV人体模型(HBM)

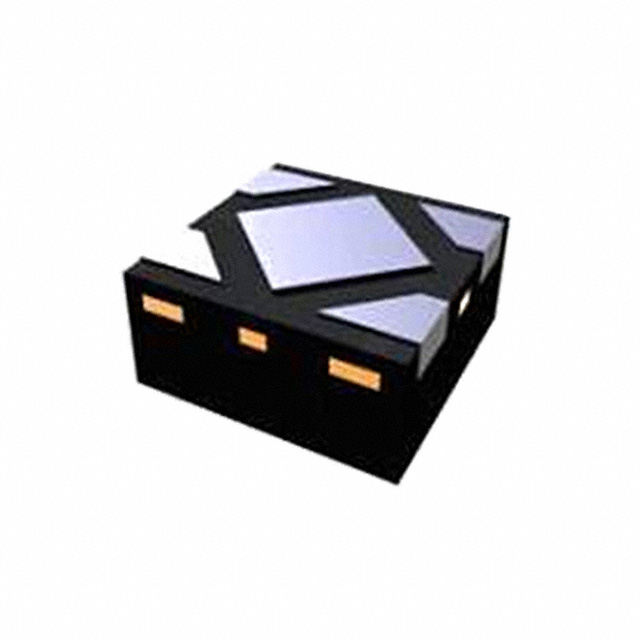

- DFN1010C-4(SOT1194-1)塑料包装，尺寸为1 1. 0.55毫米
- 无铅，符合RoHS标准，不含卤素和锑(符合深绿色标准)
1.3应用
移动设备中需要低于标准电源电压的模拟和数字接口诸如智能电话、移动电话手机和无绳电话之类的电器。其他典型应用包括数码相机、移动互联网设备、个人导航设备和便携式媒体播放器。
